ผู้เขียน หัวข้อ: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ  (อ่าน 15323 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

seabuff

  • บุคคลทั่วไป
สวัสดีครับ มือใหม่ครับ หัดใช้เพื่อทำงานนี้โดยเฉพาะ

- ได้รับงานให้ทำแผนที่ ซึ่งมีรายละเอียดที่จะต้องวาดเยอะมาก (พื้นที่ประมาณ 2000 ไร่)
ส่วนใหญ่จะวาดที่ตั้งสถานที่เป็นสี่เหลี่ยม เส้นถนน ซะเป็นส่วนใหญ่  โดยเอาภาพเขียนด้วยมือสแกน
เข้าเครื่องเป็นไฟล์ภาพ แล้วเอามาวางบน corelDRAW แล้ววาดตามลายเส้น (ไม่รู้ว่าอธิบายเข้าใจหรือเปล่า)

- แต่ปัญหาก็คือ แผ่นที่ที่นำเข้ามาวางในแผ่นงานที่ตั้งไว้มันเอียง (เพราะจับตามทิศเหนือ)
ไม่ทราบว่าจะมีวิธีทำงานอย่างไรให้ง่ายครับ โดยผมอยากหมุนแผ่นงานให้ขนาดกับเส้น Grid ไม่ทราบทำได้หรือเปล่า
หรือมีวิธีอื่นแนะนำก็ได้ครับ

- มีรูปแนบมาเพื่อประกอบคำอธิบายครับ

รูปที่ 1 คือภาพแผนที่ที่สแกนเข้ามา แล้ววาดตาม

รูปที่ 2 คือปิด layer ภาพไป หรือแต่ที่วาดใหม่ จะเห็นว่ามันตัดขวางกับเส้น Grid เลยคิดว่าถ้าทำให้มันขนาดกับเส้น Grid ได้คงทำงานได้ง่าย

ขอบคุณครับ
มือใหม่โคตรๆ

seabuff

  • บุคคลทั่วไป
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #1 เมื่อ: กรกฎาคม 28, 2011, 03:42:19 PM »
รูปที่ 2 ครับ

ออฟไลน์ BuDDhA

  • Level 2
  • *
  • กระทู้: 191
  • Like 10
  • เพศ: ชาย
    • ดูรายละเอียด
    • ตัดสติ๊กเกอร์ออนไลน์
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #2 เมื่อ: กรกฎาคม 29, 2011, 07:52:40 AM »
เอ่อ กระผมไม่ได้ถนัด corel draw นะครับ
แต่อยากจะถามว่า ซีเรียสเรื่องเส้นกริดมากแค่ไหนเอ่ย ถึงต้องให้ขนานกับเส้น
ในเมื่อแผนที่ต้องอิงกับทิศเหนือ ซึ่งภาพที่คุณได้มา ก็ตรงกับการอิงของทิศทางแล้ว
คุณก็ดราฟมันตามภาพที่เห็นไปเลยครับ ภาพชัีด ๆ แบบนี้เป็นผมนะ ทำงานลื่นไหล
ไม่ต้องมานั่งคิดมากครับ

ทุกวันนี้กระผมทำงานให้ลูกค้า สิ่งที่เจอเกี่ยวกับเรื่องแผนที่คือ ลูกค้าไม่มีแผนที่ แต่อยากได้แผนที่
นี่แหละทำให้ปวดกะบาล กระผมต้องใช้ google map ให้เห็นเป็นภาพ แล้วต้องมานั่งดราฟทีละเส้นทาง
ทีละตึก ทีละบ้าน ทีละสะพาน โอ้ยเยอะแยะ   ;D ;D

ออฟไลน์ BBTaro

  • Level 4
  • **
  • กระทู้: 344
  • Like 25
  • เพศ: ชาย
  • --+{ เบียร์บีทาโร่ }+--
    • ดูรายละเอียด
    • Wednesday Party
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #3 เมื่อ: กรกฎาคม 29, 2011, 04:04:34 PM »
หมุนชิ้นงานปรับมุมมาที่ทำงานถนัดก็ได้นี่ครับ... เสร็จแล้วค่อยหมุนให้ถูกมุมถูกทิศอีกที...  :)
ใช้เส้น Guide กับ Dynamic Guide เข้าช่วยน่าจะทำงานสะดวกขึ้น...

ออฟไลน์ rong

  • Level 2
  • *
  • กระทู้: 191
  • Like 15
  • เพศ: ชาย
  • สาวกเวกเตอร์ สาขา CorelDRAW
    • ดูรายละเอียด
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #4 เมื่อ: กรกฎาคม 30, 2011, 08:22:39 AM »
แนะนำให้ใช้เส้นไกด์ลาย แล้วเปิด สแนปทูำไกด์ลายแทนเส้นกริดครับ
เส้นไกด์ลายเราสามารถปรับเอียงได้ครับ โดยคลิ๊ก1 ครั้ง แล้วจับหมุนตามองศาที่ต้องการ
แล้วก๊อปโดยการลากแล้วคลิ๊กขวาที่เมาท์ เป็นการเพิ่มอีกเส้นโดยมีองศาที่เท่ากัน

seabuff

  • บุคคลทั่วไป
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #5 เมื่อ: กรกฎาคม 30, 2011, 11:47:25 AM »
ขอบคุณสำหรับคำแนะนำทั้งสามท่านครับ

- ท่าน BuDDhA ครับ จริงๆ เรื่องเส้นกริด เพราะผมคิดแบบคนไม่เป็นว่า ถ้ามีเส้นอะไรมานำ จะทำให้เราลากเส้น

ได้ตรงขึ้น ขนานขึ้น ผมทำงานได้ง่ายขึ้น เพราะจากที่ใช้เครื่องมือไม่ค่อยเป็น และเรื่องของความขนาน

ต้องใช้เยอะมาก ตามภาพที่แนบมาให้ดูเพิ่มเติมครับ แถมเจ้าโปรแกรมนี้ดีจัด ขนาดลากเส้นบิดนิดนึง

มันก็ลากให้ซะสวยงาม มองผ่านๆ ดูไม่ออกเลยว่าบิดเบี้ยว (ผมเคยใช้แต่ออฟฟิตลากเส้นไม่ละเอียดเหมือนโปรแกรมนี้)

- ท่าน BBTaro หมุนชิ้นงานนี่คืออย่างไรครับ เพื่อความเข้าใจของผม ผมขอกำหนดชื่อเรียกอย่างนี้นะครับ

พื้นที่ทำงาน = ขนาดกระดานที่เรากำหนด

ตัวแบบ = แผนที่ต้นแบบ

ชิ้นงาน = สิ่งที่เราวาดลงบนพื้นที่ทำงาน

- ผมลองหมุนตัวแบบแล้ว วาด มันก็จะได้ชิ้นงานที่ไม่ถูกทิศทางตามจริง ถ้าจะให้ถูกเราต้องหมุนตัวแบบไปให้ถูก และ

หมุนชิ้นงานตาม ถูกต้องไหมครับ แต่ปัญหามีอยู่ว่ารายละเอียดมันเยอะมาก จะมีวิธีหมุนอย่างไรได้ทั้งหมดครับ (ต้องการให้งานเสร็จออกมาเป็นแนวนอน แต่จะให้ทำงานง่าย ส่วนใหญ่ต้องหมุนตัวแบบเป็นแนวตั้งเฉียงๆ ซะส่วนใหญ่)

- มันมีวิธีล็อคตัวแบบ พื้นที่ทำงาน และชิ้นงาน ไว้ด้วยกันทั้งหมด แล้วหมุนทีเดียวพร้อมๆ กันหรือป่าวครับ

- แล้ว เจ้า  Dynamic Guide นี่มันทำงานอย่างไรครับ สั่งแล้วเห็นไม่มีอะไรเปลี่ยนแปลง

ท่าน rong น่าสนใจวิธีนี้เหมือนกันครับ (ถ้าไม่มีวิธีอื่นทีง่ายกว่านี้)

- ตอนนี้ผมลองมั่วๆ อยู่ ได้เส้นไกด์ลายมาแล้ว แต่มันเล็กมาก มีวิธีขยายเส้นให้ใหญ่ขึ้น และเปลี่ยนสีได้หรือปล่าวครับ

ขอบคุณทุกท่านอีกครั้งครับ

บางคำถามอาจดูโง่ๆ ต้องขอโทษนะครับ เพราะเพิ่งเคยใช้งานโปรแกรมประเภทนี้ครั้งแรก หาคู่มือก็ยาก

ถามใครก็ไม่เคยใช้ ต้องหาความรู้ตั้งแต่เริ่มต้นลงโปรแกรม ยันการใช้งาน แล้วลองผิดลองถูกไปเรื่อยๆ

โชคดีมาเจอบอร์ดนี้เข้า แต่โชคร้ายที่มาเจอช้าไป (เพราะเห็นว่าข้อมูลเก่าๆ หายไปหมด)

ขอให้ทุกท่านมีความสุขกับการให้ความรู้ เหมือนคนที่ได้รับครับ

ขอบคุณครับ
« แก้ไขครั้งสุดท้าย: สิงหาคม 10, 2011, 10:51:45 AM โดย seabuff »

ออฟไลน์ BBTaro

  • Level 4
  • **
  • กระทู้: 344
  • Like 25
  • เพศ: ชาย
  • --+{ เบียร์บีทาโร่ }+--
    • ดูรายละเอียด
    • Wednesday Party
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #6 เมื่อ: กรกฎาคม 30, 2011, 01:34:55 PM »
อ้างถึง
- ท่าน BBTaro หมุนชิ้นงานนี่คืออย่างไรครับ เพื่อความเข้าใจของผม ผมขอกำหนดชื่อเรียกอย่างนี้นะครับ
พื้นที่ทำงาน = ขนาดกระดานที่เรากำหนด
ตัวแบบ = แผนที่ต้นแบบ
ชิ้นงาน = สิ่งที่เราวาดลงบนพื้นที่ทำงาน

หมุนที่ผมหมายถึงคือต้องหมุนทั้งตัวแบบ และชิ้นงานครับ... พื้นที่ทำงานหมุนไม่ได้อยู่แล้ว...
ตัวแบบกับชิ้นงานถ้าหมุนอย่างใดอย่างนึงหรือหมุนทีละอย่างตัวแบบกับชิ้นงานที่วาดก็จะไม่ตรงกัน...
ต้องหมุนทีเดียวพร้อมกันครับ...

อ้างถึง
- ผมลองหมุนตัวแบบแล้ว วาด มันก็จะได้ชิ้นงานที่ไม่ถูกทิศทางตามจริง ถ้าจะให้ถูกเราต้องหมุนตัวแบบไปให้ถูก และหมุนชิ้นงานตาม ถูกต้องไหมครับ แต่ปัญหามีอยู่ว่ารายละเอียดมันเยอะมาก จะมีวิธีหมุนอย่างไรได้ทั้งหมดครับ (ต้องการให้งานเสร็จออกมาเป็นแนวนอน แต่จะให้ทำงานง่าย ส่วนใหญ่ต้องหมุนตัวแบบเป็นแนวตั้งเฉียงๆ ซะส่วนใหญ่)

เลือก Object ทั้งหมด (ตัวแบบกับชิ้นงาน) แล้วหมุนแค่นั้นครับ...

อ้างถึง
- มันมีวิธีล็อคตัวแบบ พื้นที่ทำงาน และชิ้นงาน ไว้ด้วยกันทั้งหมด แล้วหมุนทีเดียวพร้อมๆ กันหรือป่าวครับ

ใช้วิธี Group เอาก็ได้พอหมุนเสร็จค่อย Ungroup เพื่อวาดต่อ...
แต่ถ้าเลือกทั้งหมด (Select All) ก็หมุนได้แล้วครับ ไม่จำเป็นต้อง Group/Ungroup ให้เสียเวลา...

อ้างถึง
- แล้ว เจ้า  Dynamic Guide นี่มันทำงานอย่างไรครับ สั่งแล้วเห็นไม่มีอะไรเปลี่ยนแปลง

Dynamic Guide จะเป็นตัวช่วยในการกะตำแหน่งครับ ใน Illustrator จะเรียก Smart Guide...
วิธีใช้งาน >> Using dynamic guides

ผมไม่ชำนาญ CorelDraw นะเรื่อง CorelDraw ต้องยกให้ k.rong เค้าล่ะ...

ออฟไลน์ rong

  • Level 2
  • *
  • กระทู้: 191
  • Like 15
  • เพศ: ชาย
  • สาวกเวกเตอร์ สาขา CorelDRAW
    • ดูรายละเอียด
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #7 เมื่อ: กรกฎาคม 30, 2011, 06:16:35 PM »
วิดีโอ การใช้เส้นไกด์ลายแบบหมุนเอียง ประกบดร๊าฟกับแบบวาด

*******************************************************
เส้นไกด์ลายเปลี่ยนสีได้หรือไม่?
ตอบ ได้ดับเบิ้ลคลิ๊ก ที่เส้นจะมีกรอบตั้งสี อื่นได้ (แต่เปลี่ยนทั้งหมด)
เส้นไกด์ลาย ใหญ่ได้หรือไม่?
ตอบ ไม่ได้ครับ ก็ชื่อเค้าก็บอกอยู่แล้วว่าเป็น ไกด์ลายครับ ใช้กะระยะเฉยๆ  ไม่มีผลอะไรกับงาน ใหญ่ก็มาบังแบบเปล่าๆ
อยากได้เส้นใหญ่ๆ ก็เอาวาดเส้นเอาครับ กำหนดให้ใหญ่แค่ไหนก็ได้ตามต้องการ แล้วใช้วิธีสแนปทูอ๊อฟเจกแทน
*******************************************
มีวิธีอื่นอีกไหม ?

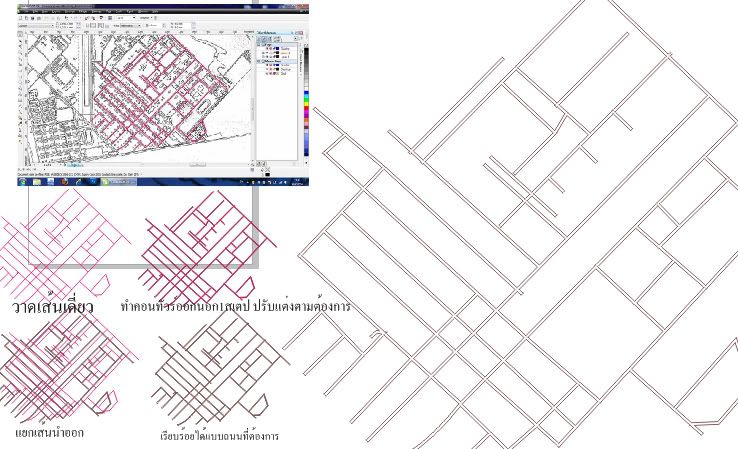

ก็มีอีกวิธีน่ะครับ  ตามรูปครับ

.
.

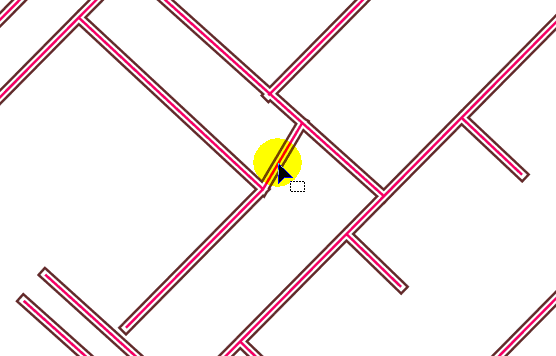

วิดีโอจิ๊บ  การปรับแต่งถนนเส้นคู่ในแผนที่  หลังทำContour

เราต้องปรับให้ได้เส้นถนน ตามต้องการ ก่อน แล้วแยกเส้นกลางที่ใช้เป็นตัวนำออก
ก็จะได้เส้นคู่ถนนที่คู่ขนานกันสวยงาม
***********************************
รายละเอียด การวาดแผนที่แบบด่วน  ดูวิธีกดตรงนี้ครับ

************************************
ค่อยๆหัดไปครับ มีปัญหาตรงจุดไหนถามมาได้เป็นจุดๆ เดี๋ยวมีสมาชิกแวะเวียนมาตอบให้

seabuff

  • บุคคลทั่วไป
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #8 เมื่อ: กรกฎาคม 30, 2011, 10:14:43 PM »
ข้าน้อยขอคารวะหนึ่งจอก

เล่นคอมมาก็นาน ถามคนมาก็มาก มาเจอผู้รู้ในเว็บนี้ ถึงกับอึ้ง ท่านพี่เล่นตอบพร้อมตัวอย่างในยูทูบซะงั้น

เล่นเอาผมได้ใจไปเลย

จากที่คิดว่างานหิน ก็เริ่มเห็นแสงสว่างที่ปลายอุโมงค์แล้วครับ จะเหลือที่ความสามารถส่วนตัวแล้วครับ

ผมว่าผู้รู้ในนี้รวมตัวกันเขียนหนังสือ CorelDRAW ก็ดีนะครับ ยิ่งหายากอยู่ด้วย

หรือไม่ทำไปไฟล์ PDF ก็ได้ครับ ผมยินสนับสนุนด้วยคนนึง

ขอบคุณทุกท่านอีกครั้งครับ หากติดขัดอะไรจะมาสอบถามอีกครับ

seabuff

  • บุคคลทั่วไป
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #9 เมื่อ: สิงหาคม 09, 2011, 02:30:28 PM »
สอบถามเพิ่มเติมครับ

หลังจากไปทดลองทำ มีปัญหาอยู่ว่า

- ผมวาดเส้นถนนเรียบร้อยแล้ว ทำ contour และแยกเส้นนำออก

- ผมต้องการเติมเส้นถนนขึ้นมาใหม่ แต่มีปัญหาว่า จุดที่ถนนตัดกันเส้นมันไม่เชื่อมต่อกับเส้นเติม คือเป็นเส้นทับเส้น ซึ่งไม่สวยงาม ถามว่ามีวิธีแก้ปัญหาอย่างไรบ้างครับ

อธิบายรูป

เส้นสีน้ำเงินคือถนนเดิมที่วาดเส้นแล้ว  เส้นสีดำคือถนนที่ลืมวาด จะเห็นว่าจุดที่ถนนมาตัดกัน มันไม่เชื่อมตัว สวยงามเหมือนแยกอื่นๆ

ขอบคุณครับ

ขออภัยครับ แนบรูปไม่ได้ แต่พอจะนึกออกนะครับ

seabuff

  • บุคคลทั่วไป
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #10 เมื่อ: สิงหาคม 10, 2011, 10:50:55 AM »
เอารูปมาประกอบครับ

หมายเลข 1 คือเส้นถนนที่ทำขึ้นใหม่ จะเห็นว่าจุดที่เชื่อมต่อกับถนนเก่าเส้นทับกัน

หมายลเข 2 ถ้าวาดเส้นถนนตั้งแต่เริ่ม เส้นถนนจะตัดการให้สวยงามโดยอัตโนมัติ

ถามว่ามีวิธีการอย่างไรจะทำให้การวาดถนนขึ้นมาใหม่ ทำให้เส้นใหม่ไม่ทับเส้นเก่า ให้เป็นแบบสี่แยกเหมือนการวาดครั้งแรก (คือเป็นแยกที่สวยงาม)

รบกวนผู้รู้ด้วยครับ

« แก้ไขครั้งสุดท้าย: สิงหาคม 10, 2011, 11:29:13 AM โดย seabuff »

ออฟไลน์ rong

  • Level 2
  • *
  • กระทู้: 191
  • Like 15
  • เพศ: ชาย
  • สาวกเวกเตอร์ สาขา CorelDRAW
    • ดูรายละเอียด
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #11 เมื่อ: สิงหาคม 11, 2011, 10:04:51 AM »
แยกเส้นออกมาครับ แล้วลบเส้นกลางออก
แล้วเลือกทั้งสองชิ้น (ถนนใหม่ กับ ถนนเก่า) แล้ว Weld ครับ
« แก้ไขครั้งสุดท้าย: สิงหาคม 11, 2011, 10:34:12 AM โดย rong »

seabuff

  • บุคคลทั่วไป
Re: สอบถามวาดแผนที่ ทำยังไงจะทำงานให้ง่ายครับ
« ตอบกลับ #12 เมื่อ: สิงหาคม 11, 2011, 04:17:15 PM »
แจ่ม ครับ  ขอบคุณครับ
